一、自力式压力调节阀是在进水还是在回水上自力式压力调节阀（也称自力式调节阀）是一种用于调节流体压力的设备，用于供水系统或供热系统中。关于自力式压力调节阀应该是在进水还是在回水上安装的问题，这涉及到具体应用场景以及不同的设计需求。在供水系

一、自力式压力调节阀是在进水还是在回水上

自力式压力调节阀（也称自力式调节阀）是一种用于调节流体压力的设备，用于供水系统或供热系统中。关于自力式压力调节阀应该是在进水还是在回水上安装的问题，这涉及到具体应用场景以及不同的设计需求。
在供水系统中，自力式压力调节阀被安装在进水管道上，即在供水进入建筑物或设备之前。这样安装的好处是可以提前调节供水系统的压力，保证水源的稳定供应，并防止过高的压力损坏管道或设备。此外，进水端的阀门能更好地控制进水流量，有助于维持稳定的供水质量。
在供热系统中，自力式压力调节阀安装在回水管道上，即供热系统中回流回水的管道。这样安装的原因是为了在系统运行中保持较低的回水温度，提高回水效果和热交换效率。回水温度过高会导致供热系统的运行问题和设备的故障，因此在回水管道上安装自力式压力调节阀可以有效防止回水温度过高，维持系统的稳定运行。
然而，自力式压力调节阀的具体安装位置还会受到其他因素的影响，如系统的设计要求、管道布局等。因此，在实际的工程设计中，应根据具体情况进行综合考虑，并相关的规范和标准。
总结起来，自力式压力调节阀可以在供水系统中安装在进水管道上，以调节供水系统的压力；在供热系统中常安装在回水管道上，用于控制回水温度。但具体的安装位置还需根据实际情况及设计要求进行综合考虑。

二、自力式调节阀工作原理

1、依靠被调介质自身的压力进行调节。调节阀工作介质的阀前压力P1经过阀芯、阀座后的节流后，变为阀后压力P2。P2经过控制管线输入到执行器的下膜室内作用在顶盘上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，控制阀后压力。

2、当阀后压力P2增加时，P2作用在顶盘上的作用力也随之增加。

3、此时，顶盘的作用力大于弹簧的反作用力，使阀芯关向阀座的位置，直到顶盘的作用力与弹簧的反作用力相平衡为止。

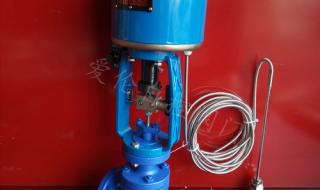

自力式温度调节阀

4、这时，阀芯与阀座的流通面积减少，流阻变大，从而使P2降为设定值。

5、同理，当阀后压力P2降低时，作用方向与上述相反，这就是自力式(阀后)压力的工作原理。

三、自力式温控阀和恒温调节阀的区别

恒温调节阀是一定温度阀门调节大小自力式温控阀阀门随温度大小调节阀门

四、自力式调节阀的特点和分类有哪些

1、自力式调节阀又分为直接作用式和间接作用式两种。间接作用式调节阀，增加了一个指挥器（先导阀）它起到对反馈信号的放大作用然后通过执行机构，驱动主阀阀瓣运动达到改变阀开度的目的。如果是压力调节阀，反馈信号就是阀的出口压力，通过信号管引入执行机构。如果是流量调节阀，阀的出口处就有一个孔板（或者是其他阻力装置）由孔板两端取出压差信号引入执行机构。如果是温度调节阀，阀的出口就有温度传感器（或者温包）通过温度传感器内介质的热胀冷缩驱动执行机构。

2、
